Toodete kirjeldus

4600 vintsi solenoid

. 600 AMP 12 V vintsi solenoid

. Tihendatud ja korrosioonikindel

. Tugev ja vastupidav konstruktsioon

. Sobib 8000-15000 naela

Kontaktandmed

Kontaktide kokkulepe		2C (2PDT)
Kontaktmaterjal		Sulam
Kontaktide reiting (takistiline)		600A 12VDC
Max Lülitusvõimsus		7,200W
Kontakti takistus		50m Ω Max
Töökorras elektrisüsteem	Elektriline	20 000 pidevat tsüklit 100A 12VDC juures, 1000 katkendlikku tsüklit 600A 12VDC juures
	Mehaaniline	100 000 tsüklit

Mähise parameeter

Nominaalne	Max jätka	Mähise takistus	Korja üles	Vabasta	Mähise võimsus
Pinge (VDC)	Pinge (VDC)	Ω ±10% 20 kraadi juures	Pinge (VDC 20 kraadi juures)	Pinge (VDC 20 kraadi juures)	(W)
12	14.4	4.3	8.0	0.6	34
24	28.8	17.2	16.0	1.2	34

Töötingimus

Isolatsioonitakistus	100M Ω min (500VDC juures)
Dielektriline tugevus kontaktide vahel Kontakti ja mähise vahel	50Hz 500VAC 50Hz 500VAC
Löögikindlus	30m/S2
Vibratsioonikindlus	1~50Hz 10m/S2
IP TASE	IP67
Ümbritsev temperatuur	-25-40 kraadi
Suhteline õhuniiskus	98% (20 kraadi juures)

product-748-627

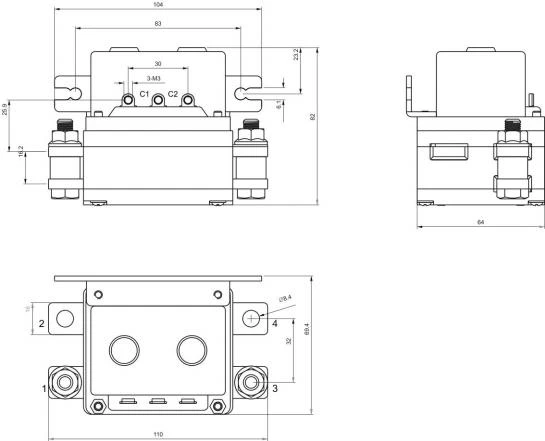

Mõõdud (mm)

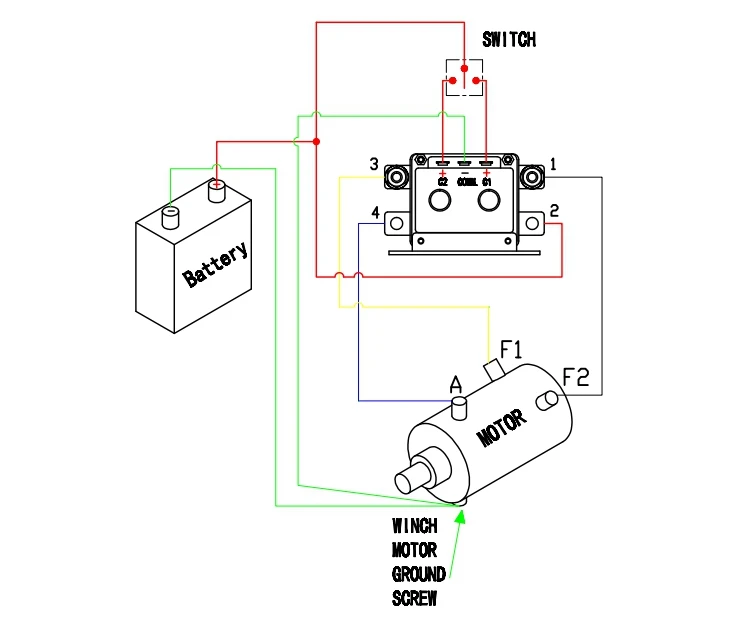

Juhtmed

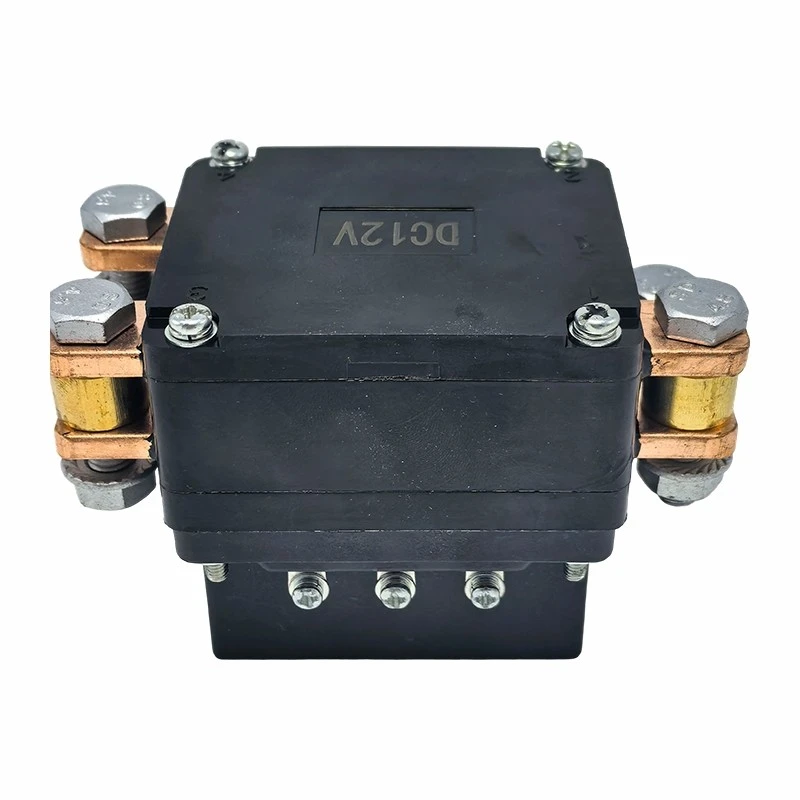

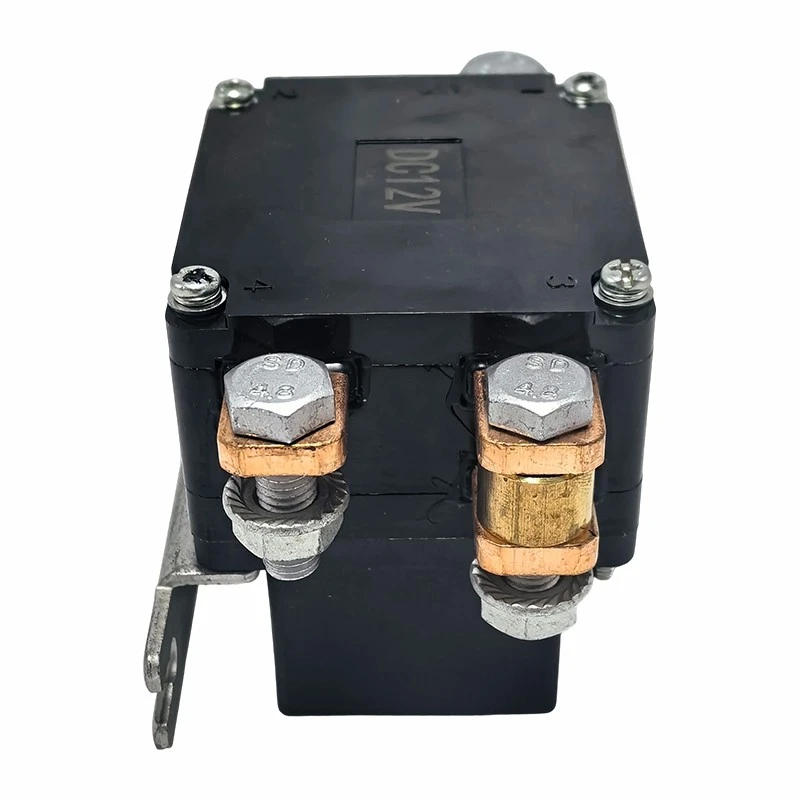

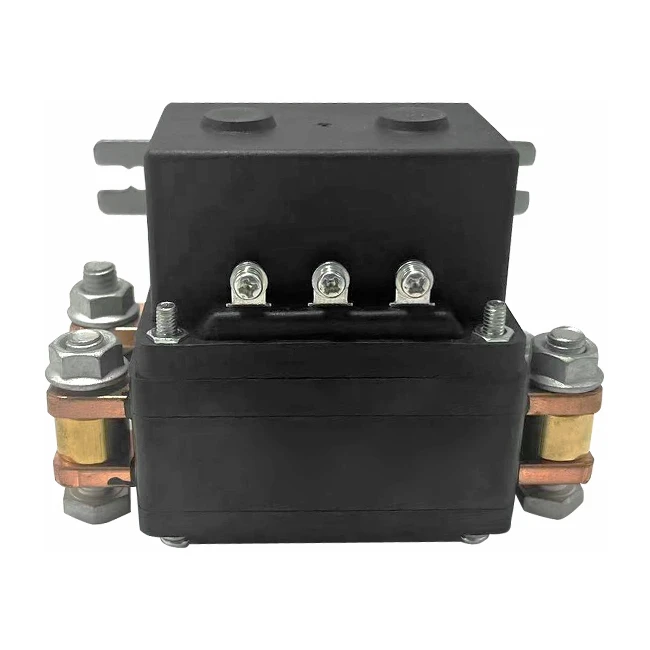

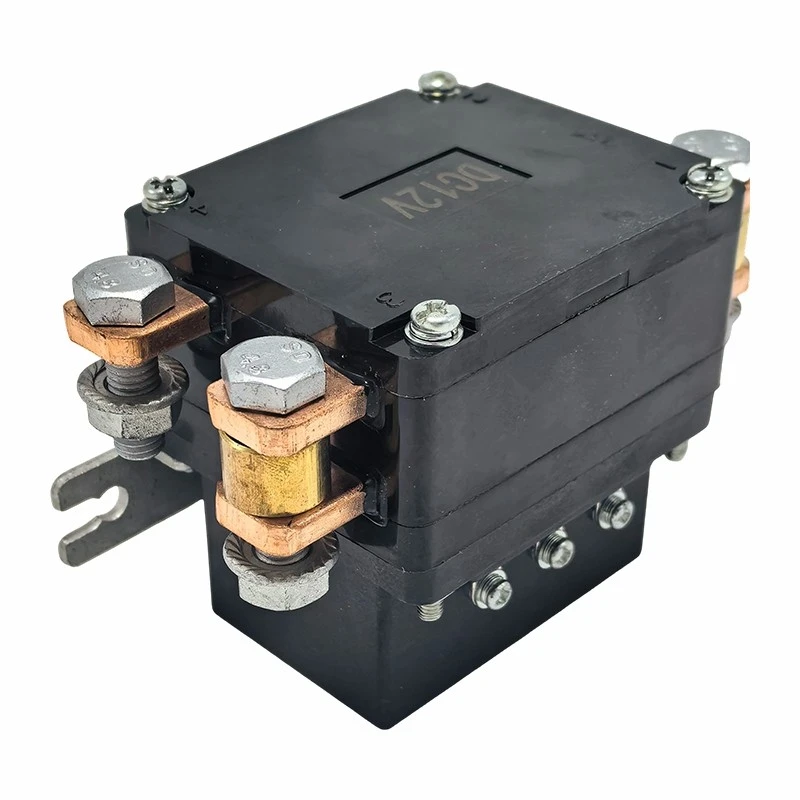

VINTS SOLENOID ATV/UTV on tipptasemel - lülitusseade, mis on loodud ‌kõrge - vooluga alalisvooluahelatele‌, mis pakub tugevat jõudlust ja usaldusväärset juhtimist nõudlikes tööstus- ja autorakendustes.

Põhifunktsioonid

Kõrge - praegune käsitsemine‌:Varustatud mitme vaskklemmide ja tugevate mehaaniliste struktuuridega, toetab see suuremahulist - alalisvoolu lülitust, mis sobib ideaalselt raskete - süsteemide jaoks.

Tõhus elektromagnetiline disain:Kasutab elektromagnetilisi põhimõtteid, et reageerida kiiresti juhtsignaalidele, tagades kiire lülituse ja täpse vooluahela juhtimise.

Vastupidav konstruktsioon:Valmistatud kõrge - tugevusega materjalidest, peab see vastu karmides töökeskkondades, tagades pikaajalise - töökindluse.

Laia - ulatusega ühilduvus‌:Ühildub erinevate alalispinge tasemetega (nt 12 V, 24 V, 48 V, 72 V) ja voolutugevustega, mis vastab erinevatele rakendusvajadustele.

Peamised rakendused

Seda kontaktorit kasutatakse laialdaselt järgmistes valdkondades:

Autotööstus:Elektrisõidukite (EV-de), hübriidsõidukite (HEV) ja kütuse - elementidega sõidukite (FCV) toitehaldus.

Tööstusautomaatika:Mootorite, toiteallikate ja muude elektriliste koormuste juhtimine tööstusrajatistes.

Energeetikasektor:Energiasalvestussüsteemid (ESS), katkematud toiteallikad (UPS) ja muud toiteallikaga - seotud rakendused.

Laadimise infrastruktuur:Alalisvoolu kiirlaadimisjaamad - elektrisõidukite jaoks, mis võimaldavad tõhusat energiavarustust.

Tehnilised eelised

Kiire ümberlülitamine:Kiire reageerimine juhtsignaalidele tagab sujuva vooluahela töö.

Kõrge - töökindlusega disain‌:Tugev konstruktsioon ja täpne tootmine vähendavad rikkeohtu.

Lai - pingevahemik‌:Mitmekülgne ühilduvus erinevate alalispinge tasemetega suurendab rakenduse paindlikkust.

Kompaktne struktuur:Ruumi - tõhus disain hõlbustab paigaldamist kitsastesse kohtadesse.

Ohutus ja töökindlus

Kaitsemehhanismid:Sisseehitatud - turvafunktsioonid hoiavad ära ülevoolu ja ülepinget, kaitstes vooluahelat ja seadmeid.

Pikaajaline - kestvus‌:Kvaliteetsed materjalid - ja range testimine tagavad pikaajalise - stabiilse jõudluse.

See suure - võimsusega alalisvoolukontaktor on usaldusväärne valik rakenduste jaoks, mis nõuavad tugevat alalisvooluahela juhtimist, pakkudes suurepärast jõudlust ja töökindlust erinevates tööstus- ja autotööstuse stsenaariumides.
